Webenergy

Stavka

  • DIMENZIJE
  • PROCESOR
  • POLUVODIČKI DISK
  • ETHERNET
  • NAPAJANJE
  • RADNA TEMPERATURA
  • POTROŠNJA
  • MJERENJE NAPONA
  • STRUJNI ULAZI
  • SENZORI TEMPERATURE

Specifikacija

  • 100 x 1000 x 100
  • 32 bitni ARM CORTEX M4 168MHz
  • NOR FLASH 32MB
  • 10/100 Base
  • 230 VAC - trofazno
  • 0-40C
  • 5W
  • Direktno
  • Strujni transformatori
  • Adresibilni senzor 1wire

Ključne funkcionalnosti sustava Webenergy

Saznajte kako Webenergy omogućuje precizno praćenje potrošnje i optimizaciju energetske učinkovitosti u stvarnom vremenu.

Analiza potrošnje električne energije

Detaljan pregled električne potrošnje kroz 15-min intervale.

Informacije u svakom trenutku

Pratite koji uređaji su uključeni i koliko troše.

Praćenje rada strojeva

Nadzor rada industrijskih strojeva kroz faze.

Ušteda energije

Optimizacijom temperature i potrošnje štedite novac.

Programska podrška

Uređaj koristi IoT tehnologiju za programiranje i pregled podataka. Kompletna programska podrška i baza podataka nalazi se u samom uređaju i nije potrebno instalirati nikakav dodatni programski paket.

više

Blok shema

Blok shema i način spajanja uređaja.

više

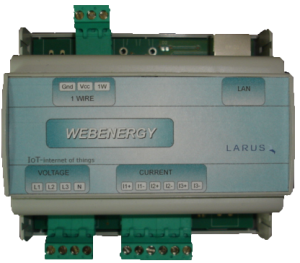

Opis uređaja i osnovne funkcije

Webenergy je mini web server za kontrolu potrošnje električne energije. Izmjereni podaci se spremaju na poluvodički disk u uređaju i u svakom ternutku moguće je izvršiti pregled i analizu izmjerenih podataka. Podaci se mogu pregledati grafički i tabelarno. Za pristup uređaju nije potreban nikakav programski paket. Dovoljan je bilo koji web preglednik. Webenergy trofazno mjeri struju i napon na mjernome mjestu. Iz izmjerenih podataka dobivaju se informacije o naponu, struji, radnoj, jalovoj i prividnoj snazi te faznome pomaku.

Napredne mogućnosti i praćenje temperature

Osim mjerenja struje i napona, webenergy ima mogućnost i priključka 2 senzora temperature. Na taj način dobiju se usporedne krivulje potrošnje energije i kretanja temperature, npr. u objektu i vanjske temperature. Tako je moguće uštedjeti na potrošnji energije regulirajući temperaturu u objektu. Sustav omogućuje praćenje svih trenutnih mjerenih veličina; napona, snage, struje, faznog pomaka. Sve mjerene veličine se prikazuju "online" po svakoj fazi. Svi izmjereni podaci se spremaju na poluvodički disk. Ugrađeni diskovi su posebnim algoritmom zaštićeni od "efekta habanja", što produžuje vijek trajanja diska barem 10 puta. Kapacitet diska je dovoljan da čuva podatke više od 5 godina. Izmjereni podaci mogu se pregledati grafički i tabelarno. Web stranice ugrađene u uređaj daju jednostavan i pregledan prikaz podataka. Za pregled podataka nije potrebna instalacija nikakvog dodatnog programskog paketa. Sve se nalazi u samom uređaju. Prikaz potrošnje energije dan je za svaku fazu pojedinačno kao i sumarni prikaz sve tri faze. Na ekranu se može odabrati jedna ili više krivulja po želji.

Pregled, analiza i financijski prikaz

Webenergy omogućava i financijski prikaz potrošnje. Krivulje mogu biti detaljne (prikaz potrošnje energije u 15 minutnom periodu) ili dnevne, prikaz potrošnje u jednom danu. Potrošnja se prikazuje odvojeno za višu i nižu tarifu. Također se dobiva ukupno potrošena energija (i cijena) u danom vremenskom periodu. Dnevni i mjesečni maximumi prikazuju maximalnu potrošnju u 15 minutnom intervalu. Grafovi se mogu dobiti za cijeli mjesec sa posebno označenim danom i satom kada je postignut mjesečni maximum. Webenergy također može pratiti i kretanje napona sustava, te prikazati minimalni, maximalni i prosječni napon u 15 minutnom intervalu. Na uređaj se mogu priključiti i dva senzora temperaure. Senzori su poluvodički, adresibilni i mogu biti udaljeni od uređaja maximalno 100 metara. Senzori su vodootporni, tako da je moguća njihova montaža i van objekta.

Programska podrška

Pametno rješenje za nadzor energije bez potrebe za dodatnim softverom

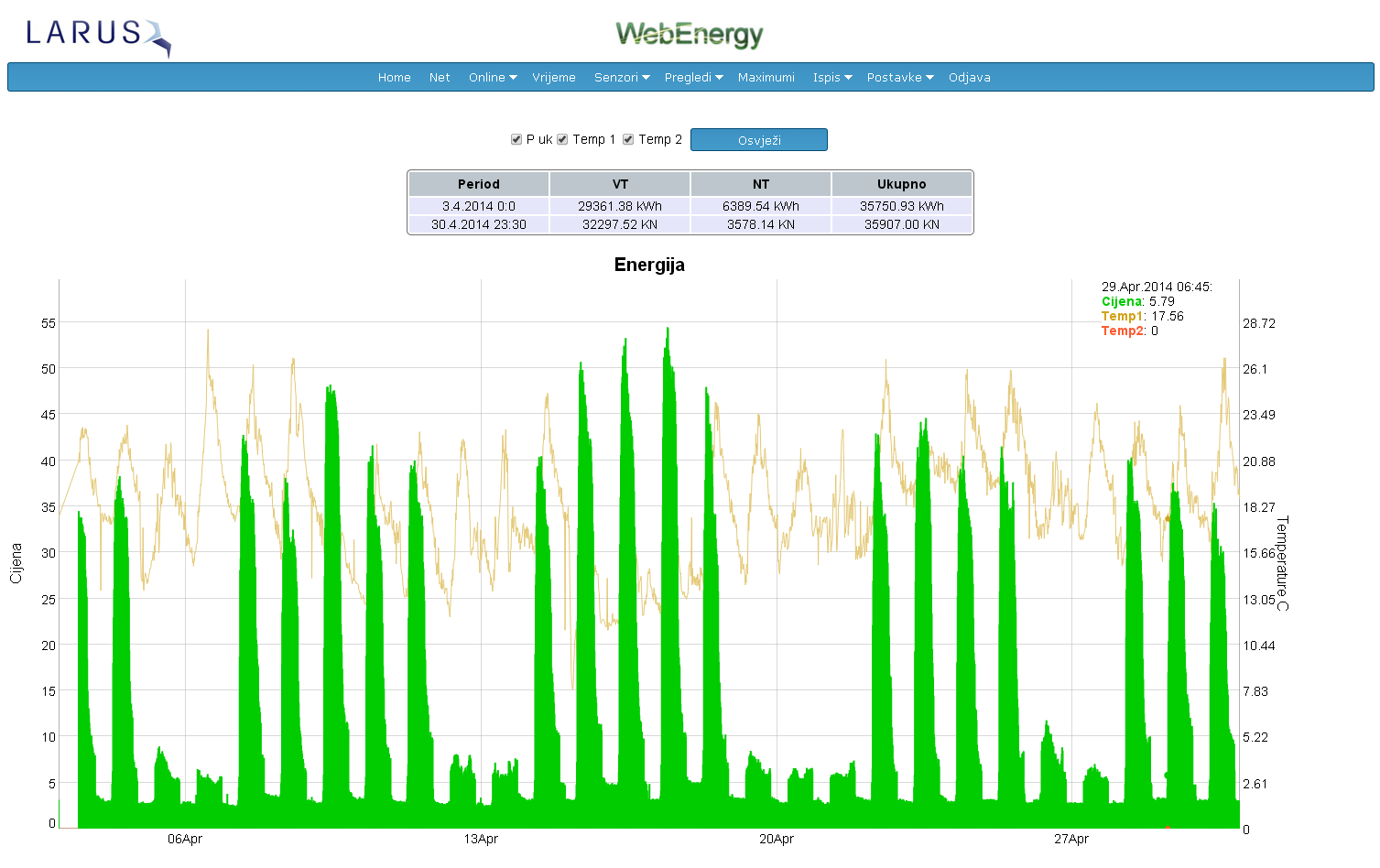

Prikaz energije i temperature

Prikaz kretanja potrošnje energije u ovisnosti o temperaturama izmjerenim u objektu. U tablici iznad grafikona je dana ukupna potrošnja energije izražena u kWh i KN.

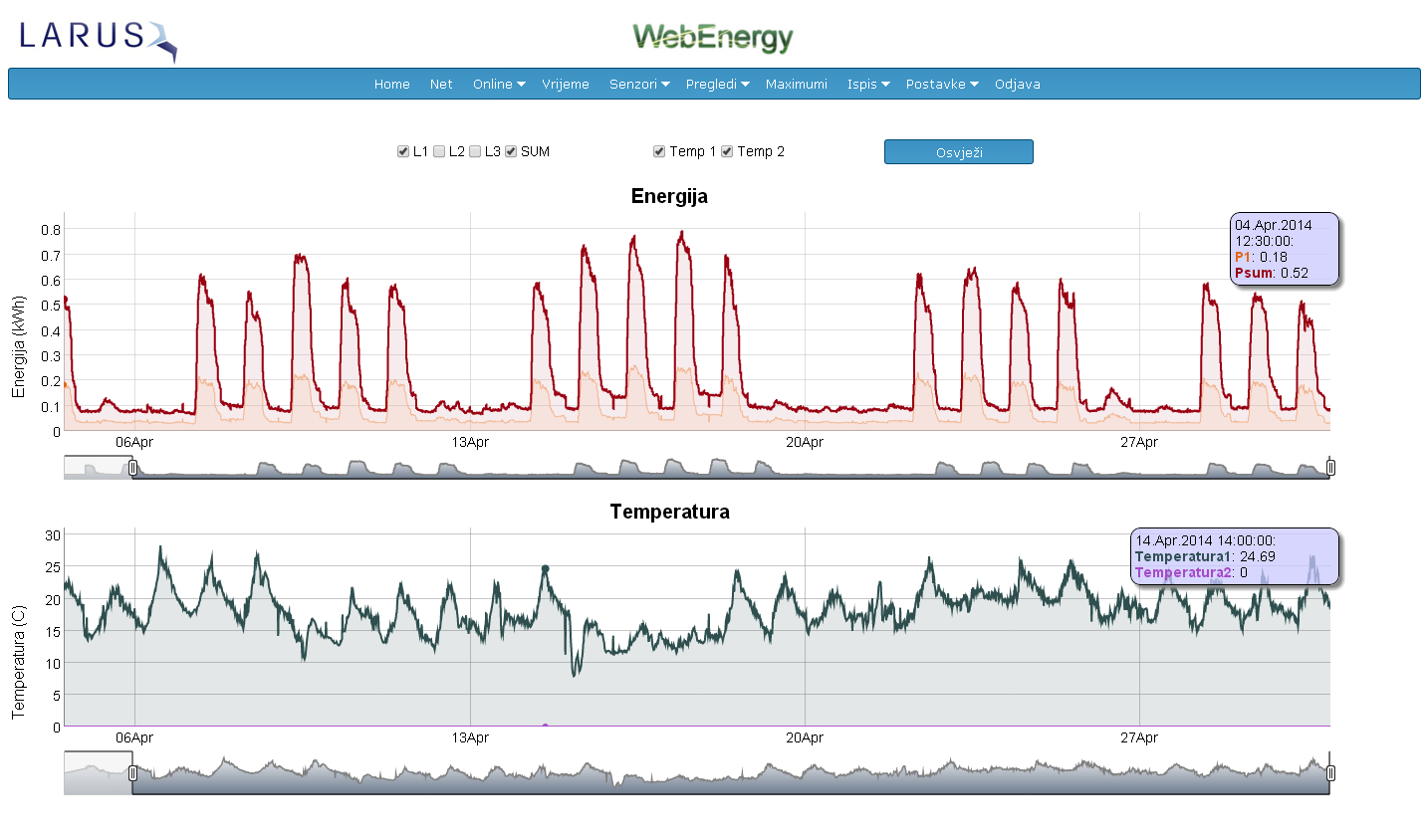

Energija po fazama i temperatura

Prikaz energije po fazama i ukupno i temperature. Prikaz svake pojedine faze je potreban da bi se što preciznije mogla utvrditi potrošnja pojedinih potrošača.

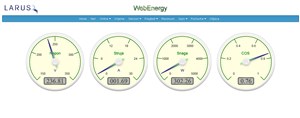

Terenutni podaci po pojedinoj fazi

Trenutni prikaz napona stuje , snage i faznog pomaka za pojedinu fazu. Podaci se osvježavaju svakih 5 sekundi.

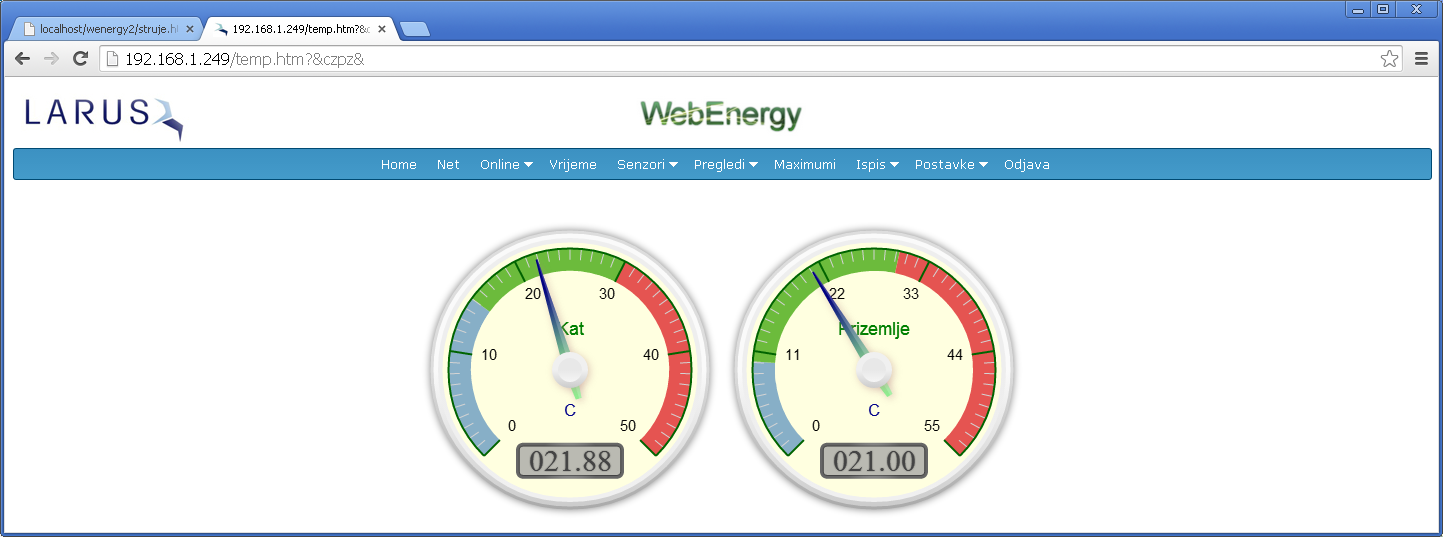

Trenutna temperatura

Osim energije uređaj može mjeriti i temperaturu u objektu. Na slici je prikazano trenutno stanje temperature. Na instrumentima se vidi i gornja i donja podešena granična temperatura za svaki pojedini senzor.

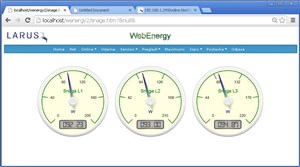

Trenutna snaga po fazama

Online prikaz trenutne snage za sve tri faze.

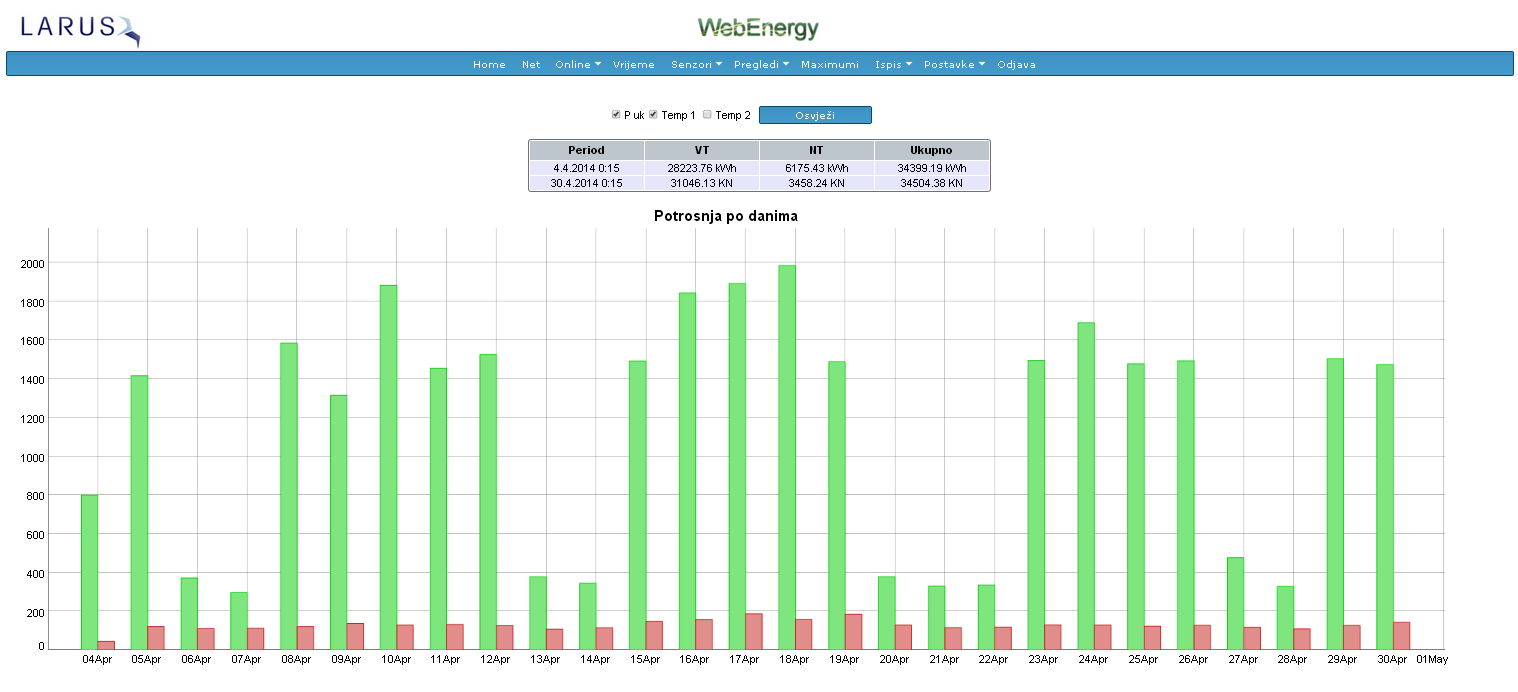

Potrošnja po danima

Prikaz potrošnje po danima u jednom mjesecu.Graf prikazuje potrošnju za svaki dan u mjesecu u višoj i nižoj tarifi.U tablici iznad grafa prikazan dan je ukupni izračun potrošnje u kWh kao i cijena utrošene energije u danom periodu.

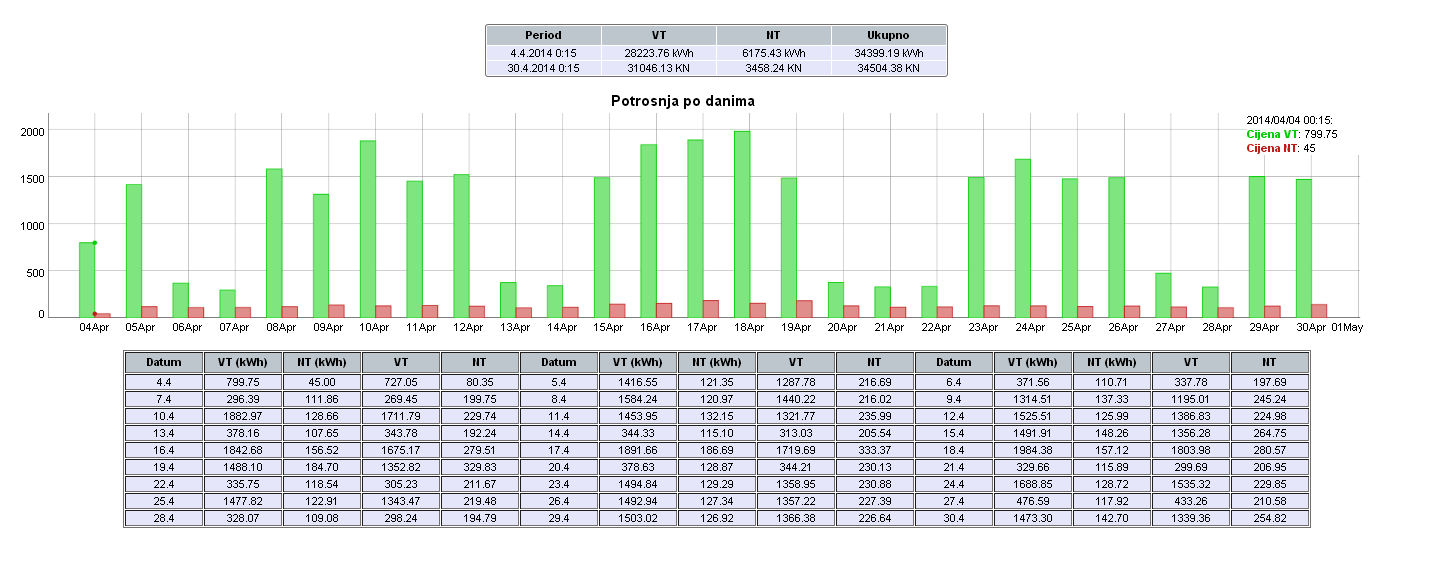

Grafički i tabelarni prikaz potrošnje po danima

Osim grafičkog prikaza, moguć je i dodatni tabelarni prikaz potrošnje po danima. Potrošnja je dana u kWh ili u novčanom iznosu utrošene energije u višoj i nižoj tarifi.

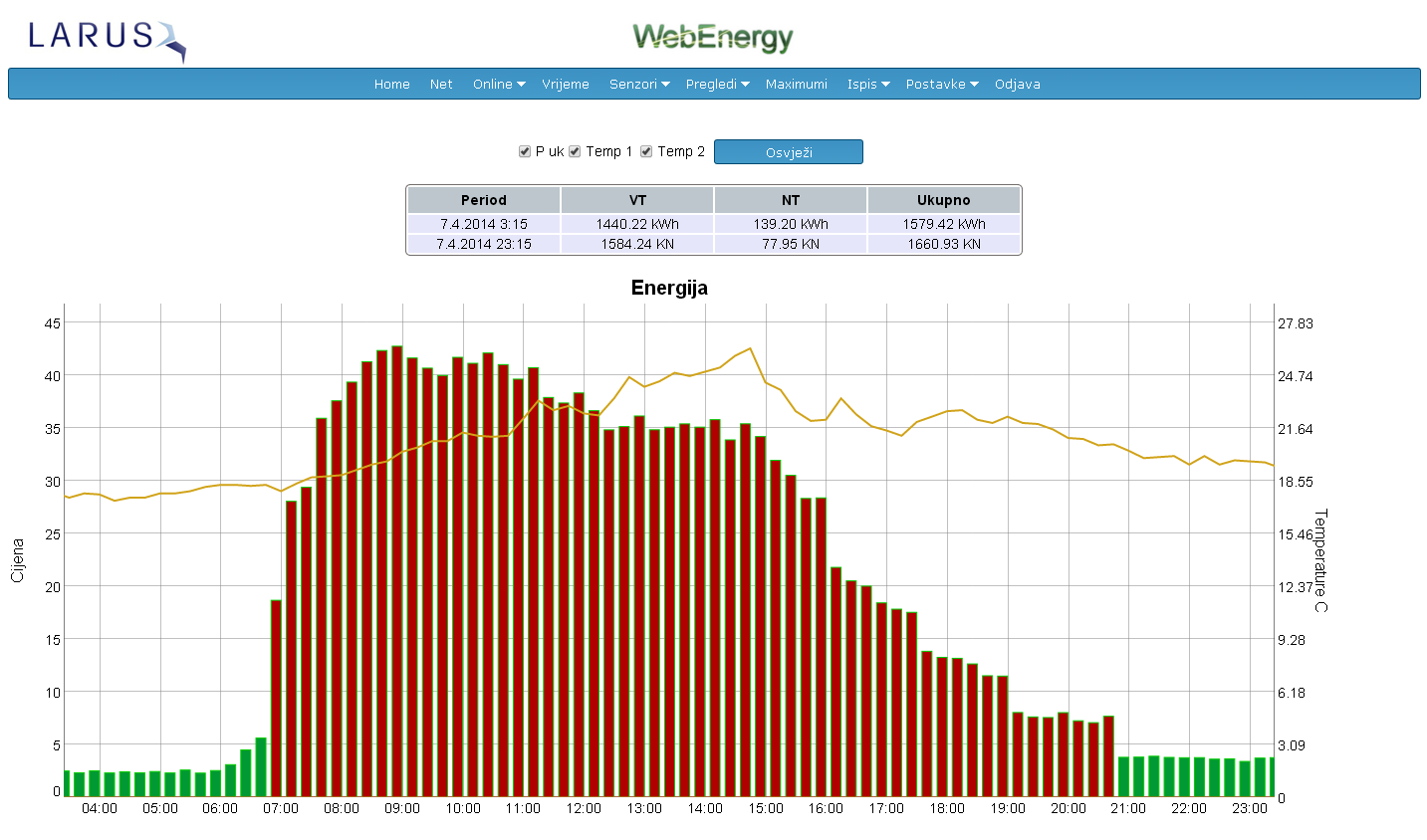

Potrošnja energije u 15 minutnom periodu

Grafički prikaz potrošnje energije u 15 minutnim intervalima. Na grafu je dana usporedni prikaz potrošnje energije i kretanje temperature u danom periodu. U tablici iznad je dana suma potrošene energije u danom periodu.

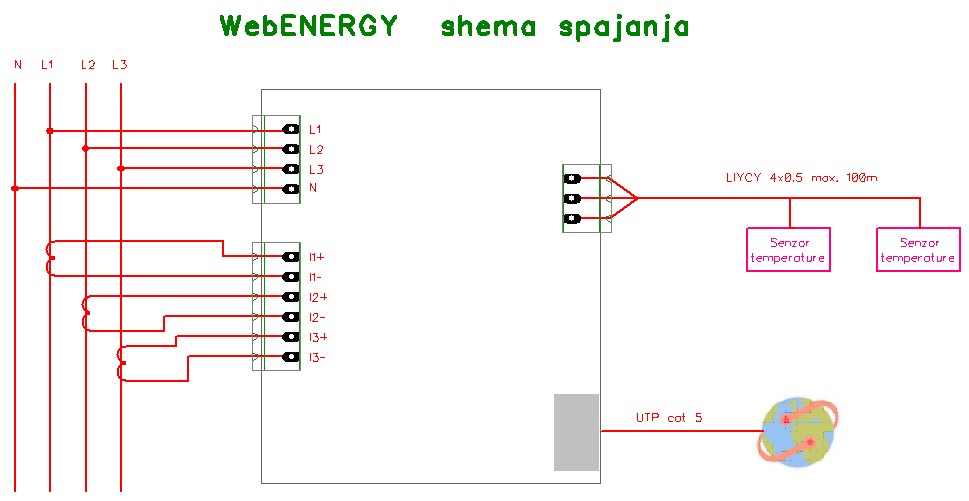

Webenergy Shema
